　　　　　　　　■1/80スケールのストラクチャーを作ろう！
　　　　 　（1）フリーのCADソフトで図面を作ってみよう！

　　　　　　　　　
　　　　　　　　　今回は、1/80スケールのストラクチャー（建物）を白ボール紙を使って、製作してみよう
　　　　　　　　と思います。3部構成となっておりますが、まず、CADという製図ソフトを使用して、図面
　　　　　　　　を描き、それを印刷して、組み上げて、ディテールの追加と塗装をして仕上げとなります。
　　　　　　　　　
　　　　　　　　まず、今回の記事内容は、フリーのCADソフトの簡単な説明をしながら、図面を作っていき
　　　　　　　　たいと思いますが、CADソフトは、『AR CAD』というシステムハウス福知山さん開発のCAD
　　　　　　　　を使っております。このCADは、初心者でも分かりやすいインターフェースと直感的な操作
　　　　　　　　が可能な非常に扱いやすい素晴らしいCADソフトです。ダウンロード先は、下記のアドレス
　　　　　　　　から、可能です。（?）システムハウス福知山（http://www.shfweb.com/ ）
　　　　　　　　よろしかったら、ぜひ、試してみてくださいね！
　　　　　　　　　
　　　　　　 　　では、進めていきたいと思います。
　　　　　　　　まず、CADソフトを実行します。インターフェイスは、こんな感じです！
　　　　　　　　まず、右側の赤い印の部分に、『1/80』と記入します。
　　　　　　　　そうしますと、この図面は、1/80スケールにて計算しますということになります。

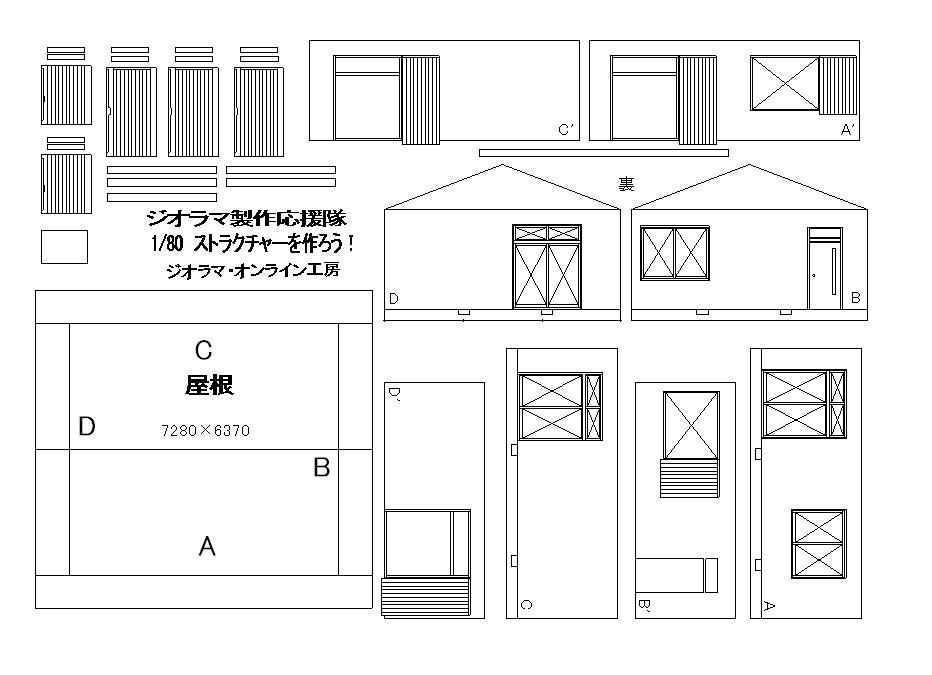

　　　　　　　　また、図面の完成したものが、下記の画像です。
　　　　　　　　ここでは、単純に切り妻屋根の平屋のストラクチャーを作っていきたいと思います。
　　　　　　　　単純に白ボール紙（0.5mm厚）を2枚重ねとして、組み上げていきますので、表と裏の2枚が
　　　　　　　　必要となります。画像内の例えば、《A》と《A'》がそれとなります。
　　　　　　　　尚、表と裏のどちらかを縦に配置して、紙の目を交差させ、貼りあわせた時に強度が上が
　　　　　　　　るように配置してください。
　　　　　　　　　
　　　　　　　　　では、実際に、CADソフトを使って、基本となる線を引いたり、複線を引いたり、中心線を
　　　　　　　　ひいたり、また、線を切断して取り除いたり、四角形を描く方法等を簡単ではありますが
　　　　　　　　説明したいと思います。
　　　　　　　　　
　　　　　　　　尚、もっと、詳しい操作を知りたい方は、市販にて解説書も販売されているようですので
　　　　　　　　お探し頂いて、完全にマスターするのも有意義だと思います！
　　　　　　　　　
　　　　　　　　では、今年の夏は、CADソフトを学んで、ぜひ、ワンランクアップの製作を楽しみましょう！
　　　　　　　　あなたらしいジオラマをつくっちゃおう！！

　　　　　　　　　
　　　　　　　　　   次に、基本となる四角形を描いていきましょう！
　　　　　　　　　＊〇数字は、（　）内の数字に対応

　　　　　　　　　まず、画面右側のベースラインの左側に表示されているスケールを1/80に書き換えます。

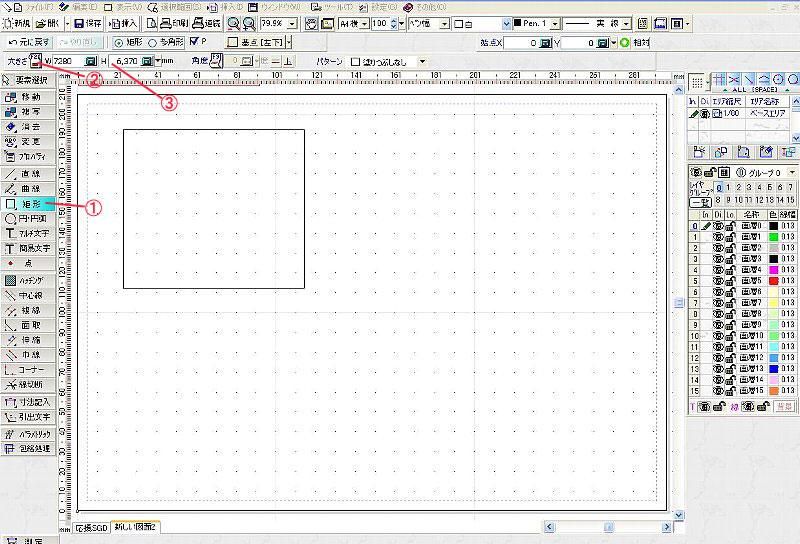

　　　　　　　　　左側メニューの画像□を押し、選択します。そして、（2）の部分の『大きさ』の右側のF2と
　　　　　　　　　書いてある四角の枠をクリックします。それにより、（2）の部分が記入できるようになります
　　　　　　　　　ので、実際の寸法を記入していきます。ここでは、7,280（1,820×4）)の4間と6,370（1820×
　　　　　　　　　3.5）の3.5間の実寸法の建物を製作します。（＊単位mm）ので、それぞれ、下記の画像の
　　　　　　　　　ように記入してください。
　　　　　　　　
　　　　　　　　　赤いラインの四角形の枠が、マウスポインタ（矢印）の先に表示されるので、お好きな場所
　　　　　　　　　にクリックして配置します。＊配置すると、赤いラインが黒く表示されます。

　　　　　　　　　いかがですか？簡単に四角形を描くことが出来ましたね！これが、基本となります。

　　　　　　　　　

　　　　　　　　　【中心線を描いてみよう！】
　　　　　　　　　
　　　　　　　　　次に中心線を描いてみましょう！

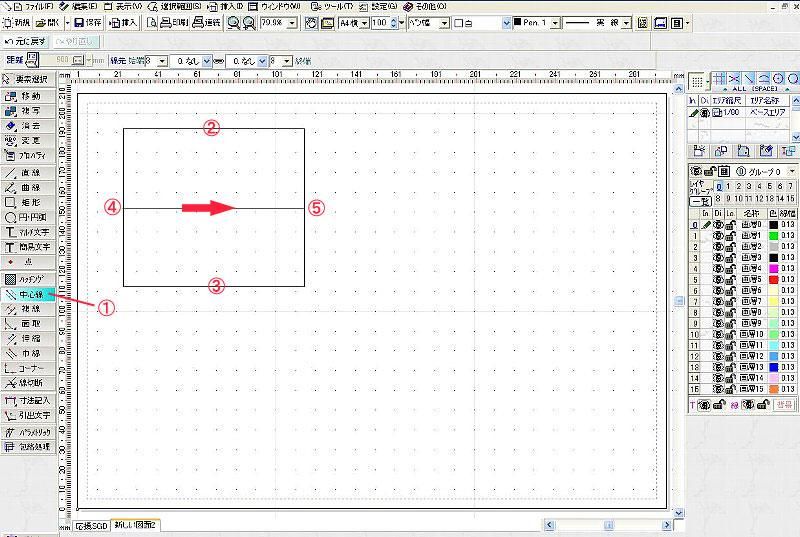

　　　　　　　　　下記画像の（1）をクリックし、次に（2）と（4）を順に押して選択してから、（4）から
　　　　　　　　　（5）に向かって、引いてみてください。簡単に中心線を引く事が可能です。


　　　　　　　　　
　　　　　　　　　

　　　　　　　　　【複線を描いてみよう！】
　　　　　　　　　
　　　　　　　　　次は、複線の描き方です。
　　　　　　　　　複線は、1本の線を基準にして、等間隔に線を描きたい時に使用します。
　　　　　　　　　

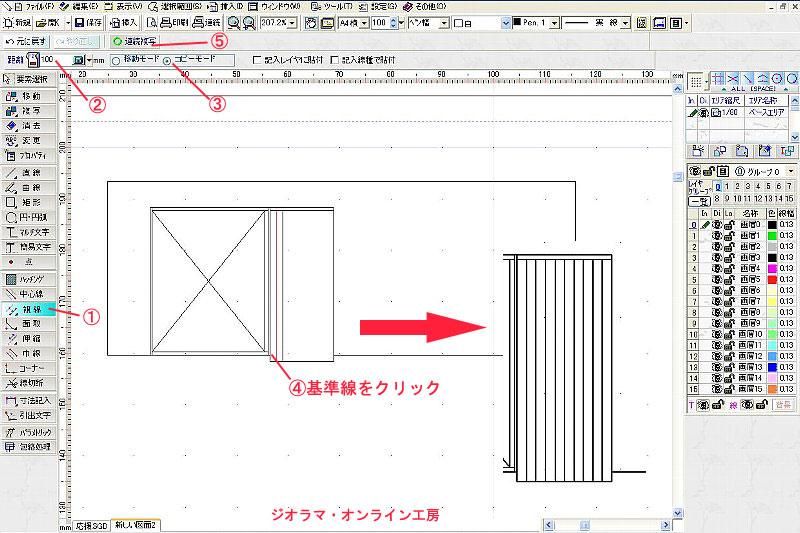

　　　　　　　　　下記画像の数字の順にクリックしていきますが、ここでは、（2）の部分に『100』と記入して
　　　　　　　　　みます。（＊100mm＝10cmです。）ただし、コピーモードではなく、移動モードにチェックが
　　　　　　　　　入っておりますと線だけが移動していってしまいますので、必ずコピーモードにしておきます。
　　　　　　　　　
　　　　　　　　　（4）では、基準線をクリックして指定し、その後、（5）の連続複写をクリックするごとに
　　　　　　　　　100mm間隔で複線を描くことが可能ですので、大変、便利です。
　　　　　　　　　ここでは、雨戸を仕舞う戸袋部分の作図をサンプルにしています。

　　　　　　　　　

　　　　　　　　　【直線を引いてみよう！】
　　　　　　　　　基本中の基本ですね！

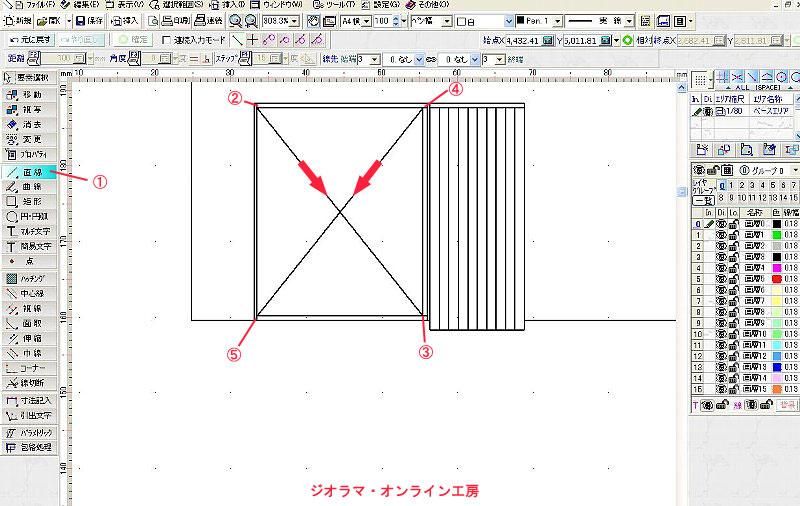

　　　　　　　　　まず、左側メニューの（1）の『直線』をクリックし、次に（2）から（3）へ（4）から（5）
　　　　　　　　　に向かってクリックし引きます。
　　　　　　　　　
　　　　　　　　　これで、交差する直線が引けました。
　　　　　　　　　ここは開口部にする場合などに×印の交差する線を書き込んでおくことで、視覚的にも
　　　　　　　　　カットする箇所が分かりやすくなりますので、おすすめです！

　　　　　　　　　

　　　　　　　　　【線を切断（カット）してみよう！】
　　　　　　　　　
　　　　　　　　　線が引けるようになったら、次は、不要な線を切断して取り除く方法です。
　　　　　　　　　画像のようにまず、左メニューから「線切断」を選びます。（＊手のマークのポインタが
　　　　　　　　　現れます）

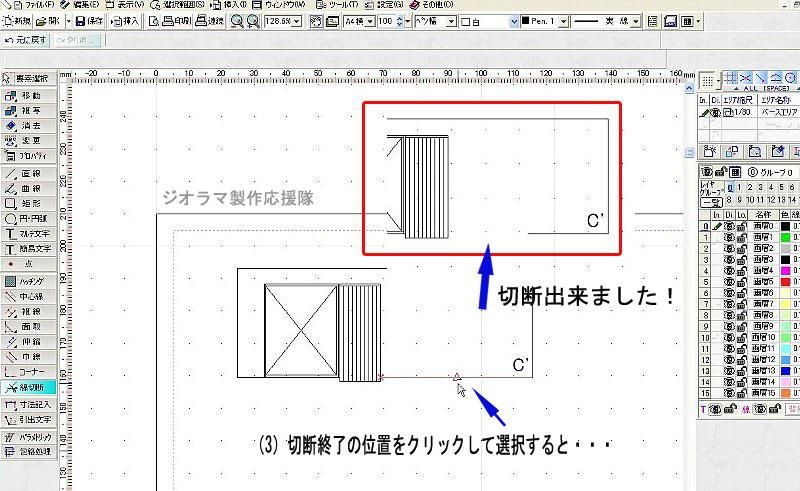

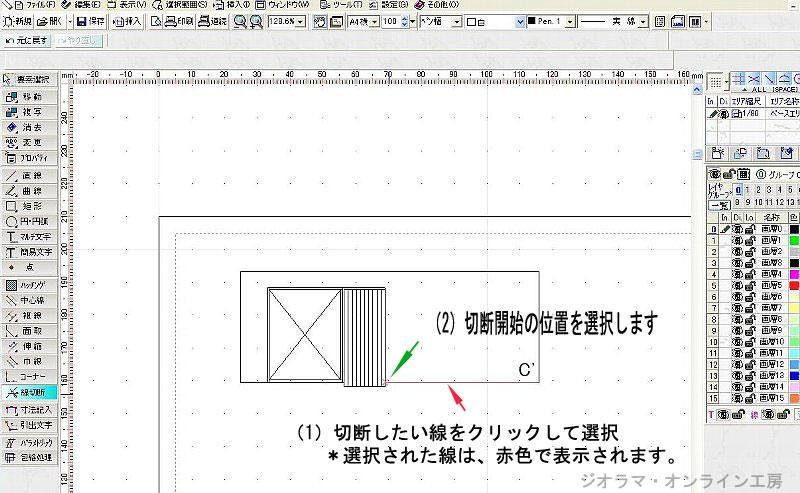

　　　　　　　　　（1）切断したい線を選択します。（クリックすると線が赤くなります。）
　　　　　　　　　（2）（1）をするとポインタがハサミの形状になりますので、切断したい開始位置を決めます。
　　　　　　　　　　　クリックするとX印が付きます。

（3）次に切断したい終了位置を決め、クリックしますと同時に線が切断されます。
尚、画像では、三角印が表示されていますが、その線の半分の長さを意味しています。

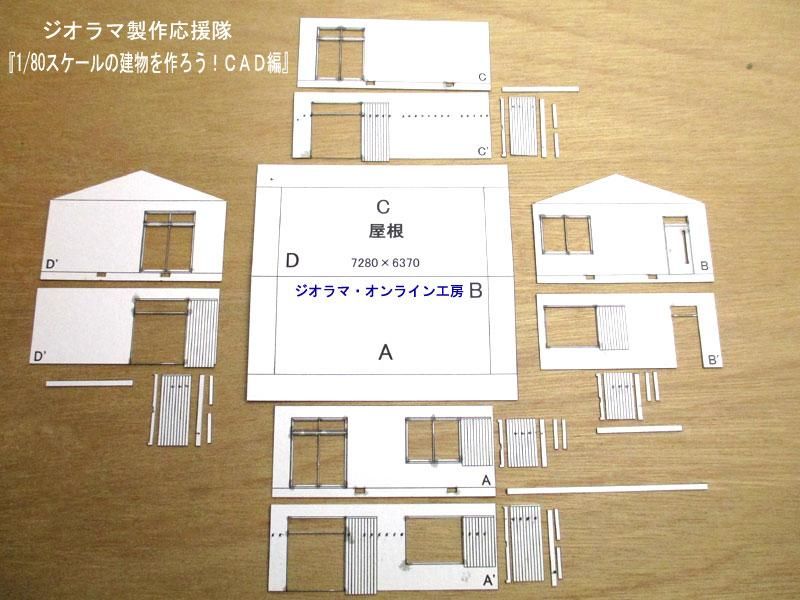

　　　　　　　　　では、最後にA４サイズの白ボール紙（0.5mm厚）に印刷し丁寧にカットしたものが
　　　　　　　　 下記の写真です！


　　　　　　　　　
　　　　　　　　　ところで、プリンターによっては、紙の厚みが対応していない場合があります。
　　　　　　　　 その際は、0.3mm程度の厚紙にて組み上げ、裏からしっかりとした補強をすると良いと思います。
